CPSY® telah melancarkan konsep reka bentuk baharu bagi penyelesaian keseluruhan bilik komputer Pusat Data Modular Jenis Bilik yang tahan lama untuk memenuhi keperluan pembinaan bilik komputer kecil seperti kerajaan, kewangan, cawangan cawangan operator, bilik komputer perusahaan kecil dan sederhana sendiri, terpinggir. pusat data, stesen pangkalan 5G, dll. Pusat data modul mikro generasi baharu menggunakan konsep reka bentuk "Standard", produk bersepadu standard disepadukan ke dalam kabinet yang komprehensif. Semua komponen adalah pra-reka, pra-pasang dan pra-nyahpepijat di kilang. Ia dibungkus dan diangkut dalam kabinet EC/IT sebagai satu unit. Pemasangan di tapak hanya memerlukan gabungan kabinet ringkas dan pembinaan keseluruhan. Ia hanya mengambil masa 5 jam. Modul ini menggunakan reka bentuk tertutup bagi lorong panas dan sejuk untuk mencapai kesan kalis habuk dan pengurangan hingar. Kabinet IT pada kedua-dua belah boleh dikembangkan secara fleksibel dan boleh disalin dan dikembangkan dalam unit gabungan.
Sebagai pengilang profesional, kami ingin memberikan anda Pusat Data Modular Jenis Bilik. Penahanan lorong di pusat data memerlukan kabinet dijajarkan dalam susun atur lorong panas/lorong sejuk. Panel atau jalur pembendungan mewujudkan zon untuk mengasingkan udara bekalan pelayan (bendungan lorong sejuk) atau udara ekzos (bendungan lorong panas). Menghalang bekalan dan udara ekzos daripada bercampur boleh meningkatkan kapasiti dan kecekapan penyejukan infrastruktur penyejukan anda dengan ketara. Setiap tapak akan berbeza apabila keadaan, infrastruktur penyejukan, ketumpatan rak dan faktor lain diambil kira.
Kabinet pelbagai fungsi yang dibangunkan khas untuk pusat data besar, sederhana dan kecil mempunyai kelebihan struktur pepejal, kapasiti galas beban yang kuat, reka bentuk struktur yang mulia dan elegan serta pasang siap. Kabinet menyepadukan tiga penyelesaian utama (penyelesaian pengurusan kuasa, penyelesaian pengurusan kabel, penyelesaian pengurusan pelesapan haba), yang boleh digunakan sebagai infrastruktur pemasangan peralatan modular, kabinet pengagihan kuasa jenis kabinet, kotak bateri yang dipasang di rak dan peralatan pengguna bersepadu kabinet . Pengagihan kuasa, UPS, kotak bateri, dan sistem pemantauan sangat menjimatkan kawasan bilik peralatan.
Sistem pembendungan saluran CPSY direka untuk memaksimumkan kebolehramalan penyejukan, kapasiti dan kecekapan pada paras rak, baris atau bilik. Sistem pembendungan lorong ialah penyelesaian pembendungan haba pintar yang direka untuk meningkatkan kecekapan sistem penyejukan sambil melindungi peralatan dan kakitangan IT yang kritikal. CPSY meminimumkan percampuran udara panas dan sejuk dalam persekitaran IT.
Sistem peralatan | item | Parameter |
Sistem | Dimensi | 1200mm lebar tertutup sejuk/panas kabinet dua barisan yang disyorkan saiz maksimum: 1400(L)*3600(W)*2300(H)mm, ketinggian 2600mm selepas skylight dibalikkan. |
NO.kabinet modul tunggal | ≤48 | |
Penggunaan kuasa kabinet | Penggunaan kuasa reka bentuk 5~8 KW, sokongan maksimum 14KW | |
Penggunaan kuasa modul | ≤180KW | |
Persekitaran kerja | -30℃~45℃ | |
Ketinggian | 0~1000m (lebih daripada 1000m memerlukan pengurangan) | |
Kaedah pemasangan | Pemasangan lantai, boleh dipasang dengan atau tanpa lantai anti statik | |
Kabinet | Dimensi | 600(W)*1200(D)*2000(H)mm, sila hubungi kilang Shangyu untuk dimensi lain |
Ruang yang ada | 42U | |
Kadar wap | 80% | |
Beban statik | 1800KG | |
Peringkat seismik | Gempa bumi bermagnitud 9 | |
Pensijilan alam sekitar | RoHS | |
kelas IP | IP20 | |
Laluan Tertutup | Skylight | skylight senget, skylight bumbung rata, skylight tetap, lebar: 300(600)mm, sila hubungi kilang Shangyu untuk dimensi lain |
Pintu hujung | Pintu undur manual, pintu terjemahan automatik | |
Wireway | Palung pendawaian kepingan logam jenis gunung | |
Pangkalan | Pangkalan kabinet, pangkalan saluran (pemasangan lantai anti-statik) | |
Lantai | Lantai anti statik kalsium sulfat | |
Pengagihan kuasa | Dimensi | 600(W)*1200(D)*2000(H)mm, sila hubungi kilang Shangyu untuk dimensi lain |
Input berkadar UPS | 380VAC/400VAC/415VAC (3 fasa 5 wayar), 50/60Hz, PF=0.99 | |
Kuasa undian UPS | 80~300kVA | |
Modul kuasa UPS | 20kVA/30kVA | |
Bateri | Bateri asid plumbum yang dikawal injap 38AH~250AH (12V), sila hubungi kilang Shangyu untuk spesifikasi lain | |
Kabinet Pengedaran | Input: 100A~630A; 380VAC/400VAC/415VAC (3 fasa 5 wayar); 50/60Hz | |
Output: Berbilang saluran 10~63A/3P (1P) pilihan, sila hubungi kilang Shangyu untuk konfigurasi khusus | ||
PDU | Input 32A, 8~24 bit C13 (C19) soket standard kebangsaan pilihan, komponen perlindungan kilat pilihan dan pintar komponen komunikasi pintar, dsb. |
|
Fungsi pengesanan | Status suis utama dan shunt, voltan, arus, faktor kuasa, harmonik, penggunaan kuasa, dsb. | |
kelas IP | IP20 | |
Sistem penyejuk | Penghawa Dingin Dimensi |
300(W)*1200(D)*2000(H)mm |
600(W)*1200(D)*2000(H)mm | ||
Kapasiti penyejukan | Penyejukan antara baris: 13~40KW | |
Penyejukan peringkat bilik: 8~102KW | ||
Input | 3-fasa 380VAC, 50Hz | |
Mod bekalan udara | Bekalan udara mendatar, bekalan udara ke atas, dan bekalan udara ke bawah | |
Kaedah pengasingan | Ditutup lorong sejuk/panas | |
kelas IP | IP20 | |
sistem pengawasan | Pemantauan alam sekitar | Suhu dan kelembapan, pengesanan asap, kawalan akses pintar, kamera definisi tinggi, kebocoran air, cahaya persekitaran empat warna |
Pemantauan | Bekalan kuasa, bateri, pengagihan kuasa, penghawa dingin |

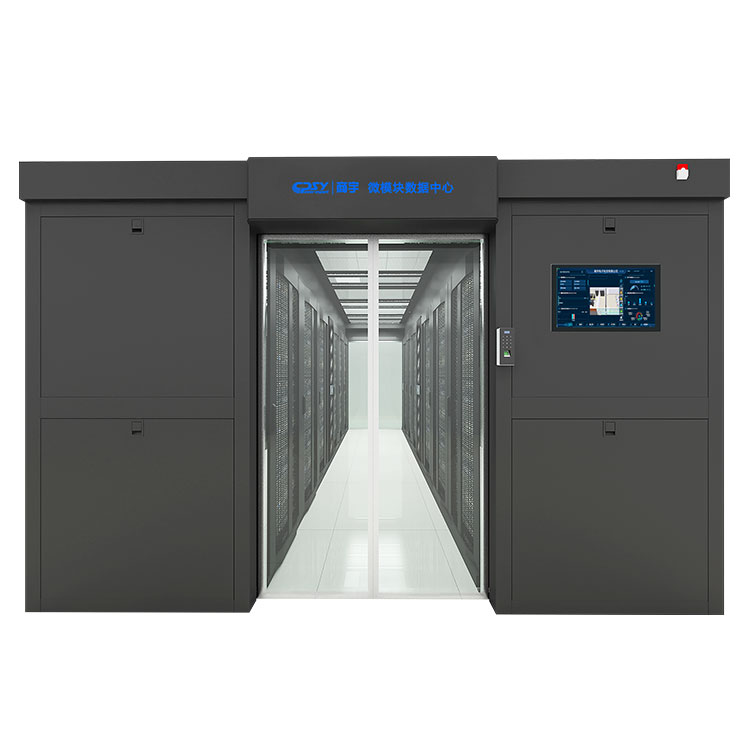

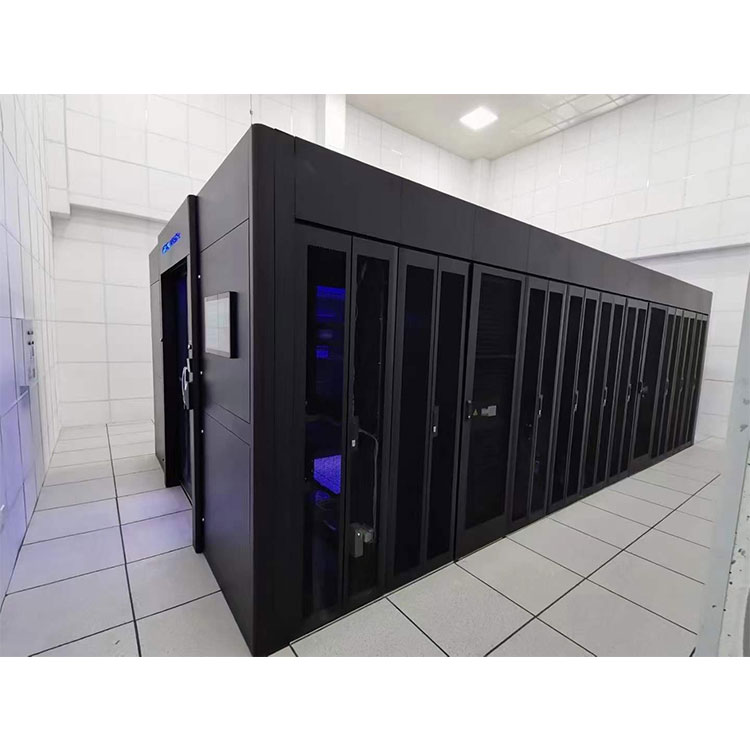

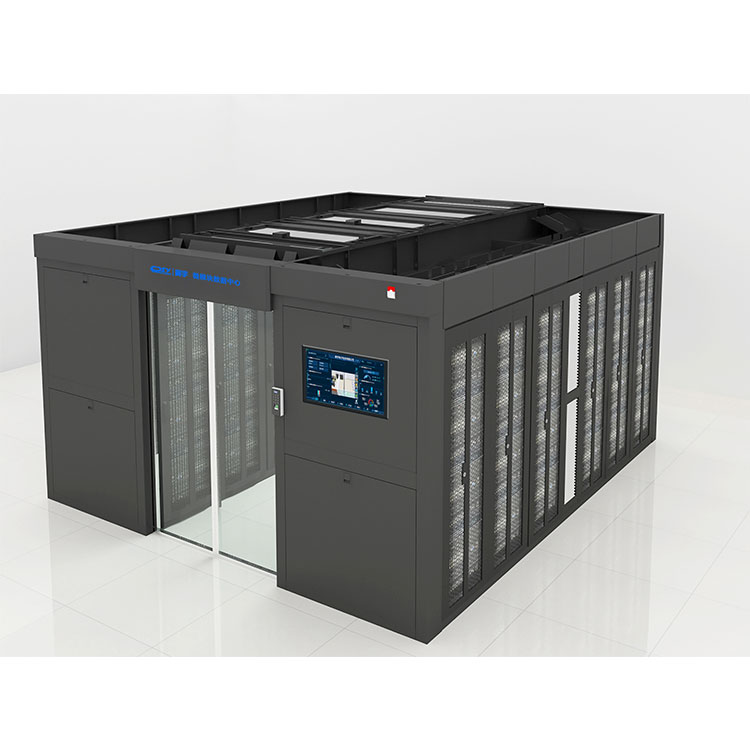

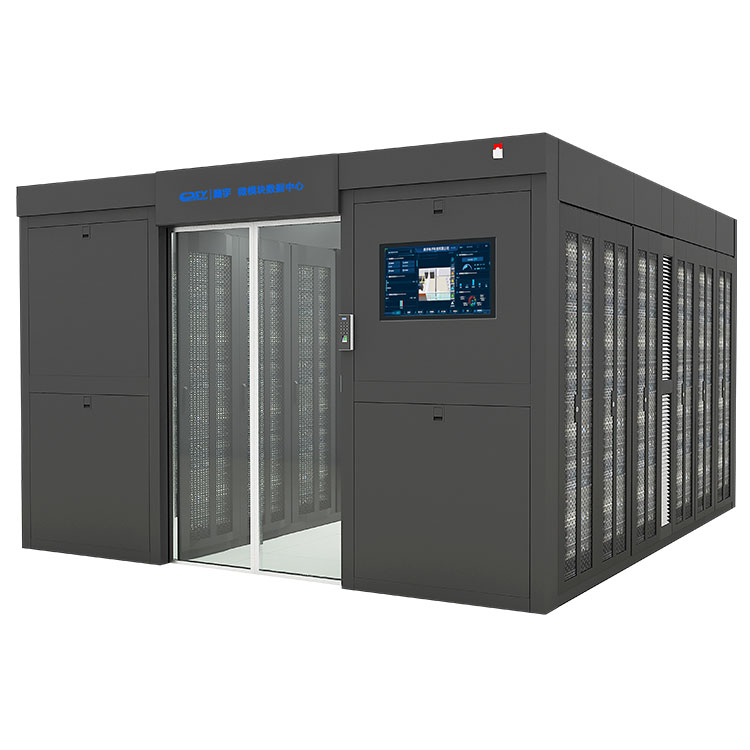

Pusat Data Modular Jenis Bilik CPSY®
Kapasiti beban: beban statik 1000KG
Tahap perlindungan: IP20
Piawaian: ANSI/EIA RS-310-D, IEC297-2, DIN41494:PART1, DIN41494:PART7, GB/T3047.2-92, ETSI
Pensijilan: CE, RoHS, UL
--Mudah: Gunakan cap jari dan leret kad tempatan untuk log masuk untuk membuka pintu, menghapuskan keperluan untuk memasukkan kata laluan secara manual, yang mudah dan pantas. Sistem pemantauan pintar boleh mengesan kerosakan dengan cepat dan menaik taraf program dari jauh tanpa perlu pergi ke tapak untuk pemprosesan. Mod hot-swappable, perniagaan tidak terganggu, fungsi APP telefon mudah alih standard, hanya satu telefon mudah alih boleh digunakan untuk memantau bilik komputer, mencapai operasi tanpa pengawasan!
---Boleh Dipercayai: Sistem pemantauan bebas boleh menghantar tugas dengan cara yang disasarkan, meningkatkan kecekapan operasi dan penyelenggaraan, dan mengesan isyarat penghantaran penggera asap dan menghubungkan dengan perlindungan kebakaran untuk memastikan keselamatan bilik komputer!
---- Cekap: Sistem penyejukan rak, penyejukan frekuensi berubah-ubah DC, reka bentuk saluran panas dan sejuk yang tertutup sepenuhnya, lebih penjimatan tenaga dan mesra alam, boleh menjimatkan ruang pemasangan kabinet, dan nilai PUE kurang daripada 1.3.
Persekitaran industri, kemudahan perubatan, peralatan makmal, dsb. adalah peralatan utama untuk bekalan kuasa dan perlindungan.
awan
telekomunikasi
pengkomputeran tepi
rangkaian penyampaian kandungan
Pusat data internet
Pusat data pembawa
Pusat data perusahaan lain
Pusat data untuk pelbagai industri (kewangan, kerajaan, tenaga, perubatan, dll.)
Jika dibandingkan dengan rakan sebaya, CPSY® SPR siri kelebihan Penghawa Dingin Dipasang di Rak seperti di bawah:
Penjimatan kos pembinaan sehingga 35%
Jimat sehingga 40% untuk pelaburan awal
Berbanding dengan penghawa dingin frekuensi tetap, kadar penjimatan tenaga tahunan penghawa dingin frekuensi berubah boleh mencapai 29%.
Ia mengguna pakai teknologi penukaran frekuensi termaju dan menggunakan penyejuk mesra alam R410A.
UPS modular 80-300kVA boleh dikonfigurasikan secara fleksibel mengikut keperluan bekalan kuasa sistem pelanggan.
Menggunakan kaca pra-terbaja 5mm untuk pencahayaan, kadar pencahayaan mencapai 91%, kekuatan mekanikal yang tinggi dan kebolehtelapan yang baik
Asas kabinet diperbuat daripada plat keluli gelek sejuk setebal 2.0mm yang dibengkokkan dan dikimpal, dengan kapasiti menanggung beban lebih daripada 1500KG.
Komponen berkecekapan tinggi seperti pemampat frekuensi berubah-ubah, kipas EC, dan penyejuk hijau.
Bumbung matahari boleh alih dibuka pada sudut 90° dan mempunyai pengehad penimbal yang boleh digunakan untuk pengurangan hingar dan kedudukan.
Penahanan lorong panas meningkatkan lagi kecekapan penyejukan, membolehkan UPS menghasilkan kecekapan sehingga 95% walaupun pada beban ringan 30%.
Struktur pintu automatik + sistem kawalan akses, yang boleh dibuka dari dalam ke luar sekiranya berlaku kecemasan.
Pembinaan pusat data tradisional mengambil masa 18-24 bulan, manakala pusat data kontena adalah fleksibel dan berskala serta boleh digunakan dalam hanya beberapa minggu atau bulan untuk memenuhi keperluan IT yang berkembang pesat.
