UPS Modular CPSY®

CPSY ® ialah salah satu daripada 10 pengeluar UPS modular terbesar di China. Dengan kilang pembuatan yang besar, 200+ pekerja, dan lebih daripada 11 tahun pengalaman dalam R&D, mengeluarkan pelbagai jenis UPS untuk pelanggan global, kami telah menyaksikan Kejayaan Hebat yang telah dicapai oleh pelanggan kami di pasaran.

UPS modular CPSY® CPY siri 10-600K ialah sistem peningkatan mikro modular frekuensi tinggi dalam talian yang benar, statik dan tiga fasa. Menggunakan teknologi penukaran kuasa IGBT, sistem pengurusan bateri pintar ABM dan dunia lain. Keseluruhan kecekapan adalah lebih besar daripada 94.5%. Faktor kuasa julat dari 0.9 hingga 1.

Parameter UPS Modular CPSY® (Spesifikasi)

Ciri Dan Aplikasi UPS Modular CPSY®

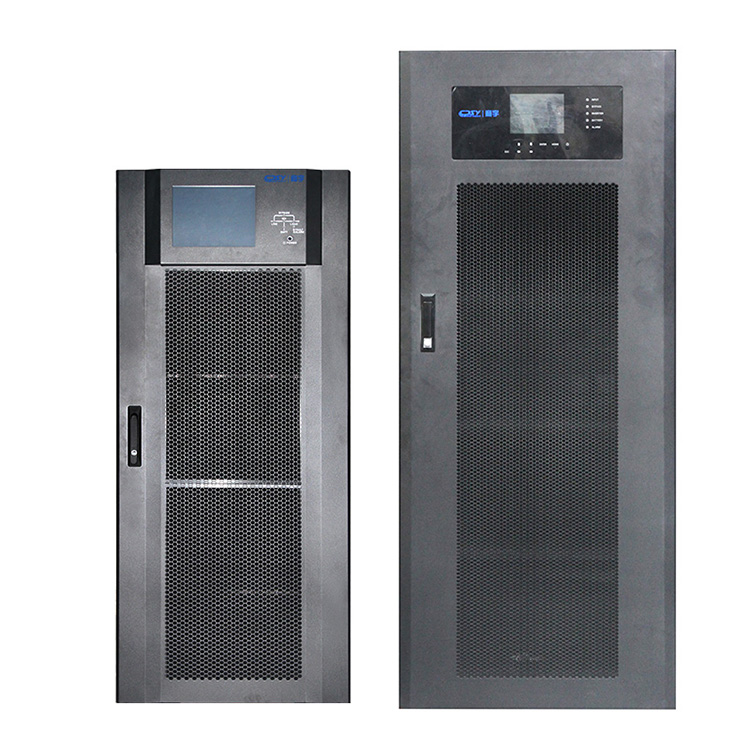

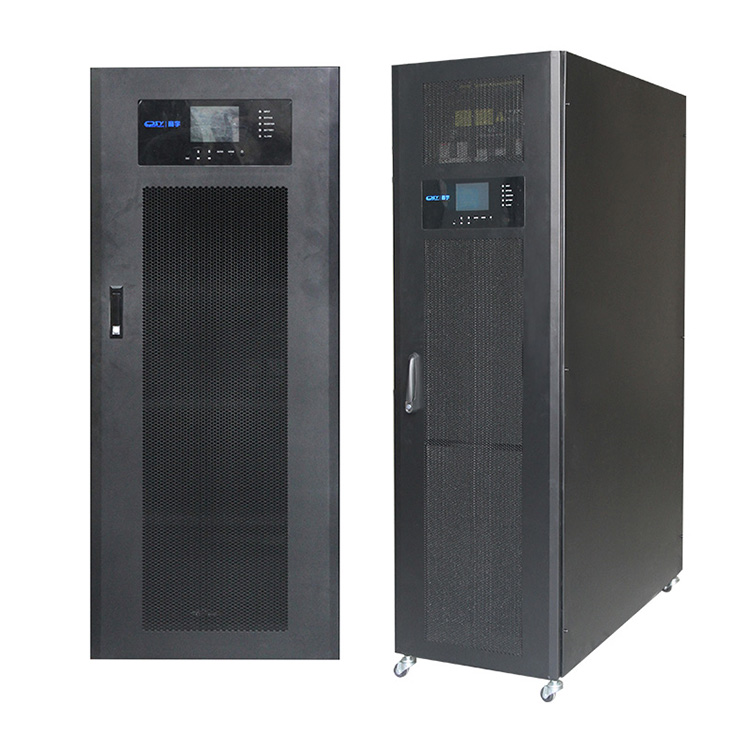

UPS Modular CPSY®

No. Model:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

Julat kuasa UPS: 10KVA~600KVA

Ciri-ciri:

● Kekerapan tinggi dan penukaran berganda benar

● Teknologi kawalan dwi DSP (pemproses isyarat digital) modul kuasa bebas

● Faktor kuasa keluaran 0.9/1

● Teknologi selari digital N+1, arus edaran yang sangat rendah antara modul.

● UPS menggunakan reka bentuk modular, boleh tukar panas, modul pintar dan reka bentuk perlindungan sistem.

● Modul kuasa menggunakan modul IGBT dan bukannya komponen diskret.

● Kebolehpercayaan tinggi, kuasa tinggi, ketumpatan tenaga tinggi dan kecekapan tinggi, sehingga lebih daripada 94.5%

● Setiap modul bebas dilengkapi dengan pengawal bebas untuk mengelakkan risiko kegagalan titik tunggal.

● Pengecas bebas bateri, sistem pengurusan bateri pintar lanjutan (ABM)

● Penderiaan frekuensi automatik, penukaran frekuensi 50/60Hz

● Fungsi permulaan sejuk bateri, bateri litium pilihan

● Perlindungan perisian dan perkakasan yang berkesan

● Penurunan linear input voltan rendah, mengurangkan masa nyahcas bateri

● Reka bentuk sistem hingar rendah, kelajuan kipas berubah secara bijak mengikut suhu, mengurangkan bunyi bising dan memanjangkan hayat perkhidmatan

● Permulaan tertunda selepas pemulihan kuasa boleh ditetapkan

● Prestasi suhu tinggi/rendah yang lebih tinggi

● Kebolehsuaian beban yang kuat kepada beban linear dan bukan linear, arus input THDi＜4%

● Antara muka operasi yang mesra, skrin LCD besar dengan resolusi tinggi, maklumat yang kaya.

● Komunikasi berbilang platform: RS232 (konfigurasi standard), hubungan kering USB/RS485/SNMP/AS400/penggera SMS/fungsi EPO (pilihan)

Permohonan

Pusat data besar dan sederhana

Telekom bilik pelayan

Perusahaan kumpulan

Peralatan IT.

Butiran UPS Modular CPSY®

Bekalan kuasa naik modular boleh tukar panas CPSY® untuk berfungsi sebagai perlindungan kuasa untuk infrastruktur kritikal misi seperti pusat data, peralatan rangkaian sederhana hingga besar dan banyak lagi.

Sistem UPS modular dalam talian CPSY® CPY ialah UPS hijau peringkat industri yang tidak terpencil, mengguna pakai konsep perlindungan kuasa modular termaju. Seni bina UPS boleh menskalakan kuasa apabila permintaan meningkat atau apabila tahap ketersediaan yang lebih tinggi diperlukan.

UPS modular yang sangat cekap ialah UPS kuasa berkadar penuh (kVA=kW) yang menyediakan ketersediaan muktamad dengan modul kuasa dan kawalan yang disegerakkan sendiri dan menawarkan jumlah kos pemilikan (TCO) yang sangat rendah. Selain pengembangan menegak dalam satu rak, kedua-duanya menawarkan pengembangan selari sehingga 2 unit.

Setiap modul UPS mempunyai semua perkakasan dan perisian yang diperlukan untuk operasi autonomi – penerus, penyongsang, penukar bateri, suis pintasan statik, perlindungan suapan belakang, logik kawalan, paparan dan rajah meniru untuk pemantauan dan kawalan.

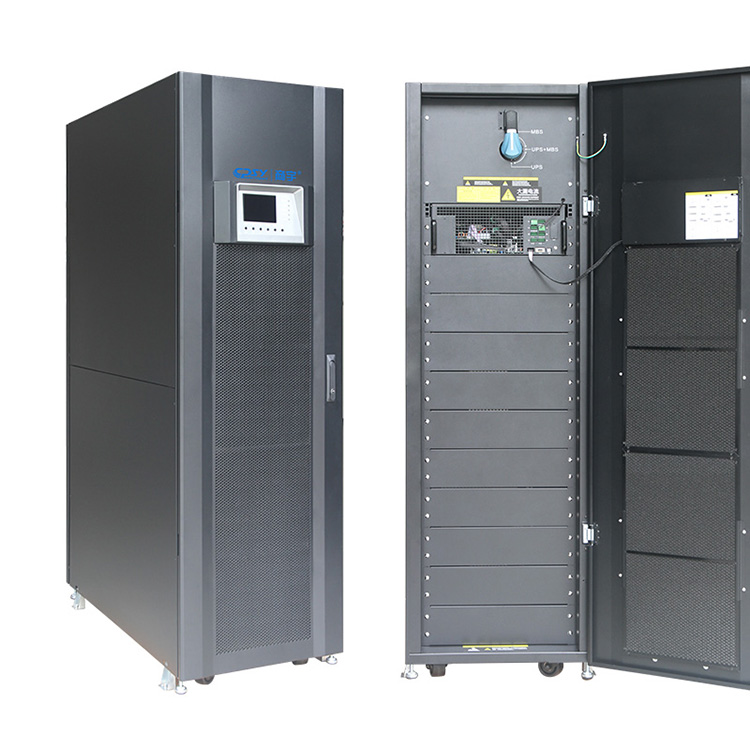

UPS Modular Siri CPY

Sistem UPS menggunakan topologi penukaran dua kali dalam talian untuk memberikan kualiti kuasa terbaik tanpa mengira keadaan kuasa masuk. Topologi ini juga mempunyai masa pemindahan sifar, memastikan operasi sistem yang optimum.

Apabila dibandingkan dengan rakan sebaya, kelebihan CPSY®Modular UPS seperti di bawah:

Ciri & Faedah UPS Modular

1. Kebolehskalaan yang tinggi

Kawalan DSP menyediakan penyelesaian prestasi tinggi yang dipertingkatkan. Mengintegrasikan reka bentuk modular dan teknologi selari untuk memudahkan pengembangan kuasa masa hadapan.

2. Lebihan selari N+1 atau N+X, pengembangan atas permintaan, menjimatkan pelaburan awal

Bilangan modul kuasa yang dipasang dalam UPS boleh disesuaikan mengikut permintaan kuasa, yang tidak menempati ruang lantai tambahan dan menjimatkan pelaburan awal. Keupayaan pengembangan selari UPS membolehkan pengguna menyesuaikan sistem kuasa mereka sendiri dengan menyambungkan berbilang UPS untuk mencapai kapasiti yang lebih tinggi dan merealisasikan lebihan kuasa N+X untuk melindungi sistem daripada kegagalan kuasa.

3. Teknologi penukaran berganda dalam talian yang cekap

UPS modular siri CPY menggunakan teknologi penukaran dua kali dalam talian, dan prestasinya setinggi 94.5% pada beban 50%. Ia mengurangkan dengan ketara jumlah keseluruhan kos pemilikan (TCO).

4. Kebolehpercayaan yang tinggi dan kecekapan yang tinggi

Reka bentuk modular meningkatkan kebolehselenggaraan dan kebolehpercayaan. Hot-swap mudah dipasang dan diselenggara, dan kegagalan satu modul tidak akan menjejaskan operasi biasa modul lain, menyediakan bekalan kuasa berterusan untuk beban utama.

Julat voltan input yang luas memastikan operasi kecekapan tinggi dengan faktor kuasa keluaran 0.9/1, yang memenuhi keperluan pelayan terkini dan mengoptimumkan setiap sen pelaburan IT.

5. Jumlah kos pemilikan (TCO) yang rendah

Modulariti siri CPY menggabungkan inovasi, kesederhanaan dan kos pemilikan yang rendah, dan reka bentuk modular mengurangkan MTTR (masa purata untuk pembaikan). Produk ini direka bentuk untuk digunakan dalam modul kuasa, modul STS dan modul bateri. Ia akan memudahkan penyelenggaraan dan penggantian serta mengurangkan MTTR (masa min untuk pembaikan).

6. Bateri mula sejuk dan pengurusan bateri pintar

Ia akan menambah nilai yang luar biasa kepada aliran kerja anda dengan menyediakan kuasa atas permintaan.

Sistem ini secara bijak mengawal keseluruhan proses pengecasan dan pelepasan, dengan berkesan meningkatkan hayat perkhidmatan bateri

7. Penjimatan tenaga dan perlindungan alam sekitar

Mod ECO dalam talian beroperasi untuk menjimatkan tenaga. Apabila kualiti kuasa utiliti adalah baik, UPS akan bertukar kepada mod ECO untuk meningkatkan kecekapan sistem. Apabila kualiti tidak stabil, UPS bertukar kepada mod sesalur untuk memastikan kualiti kuasa terbaik.

8. Konfigurasi bateri fleksibel untuk aplikasi yang berbeza

Bilangan bateri boleh dilaraskan secara fleksibel. Ia akan menyesuaikan diri dengan keperluan kuasa yang berbeza-beza dan mengurangkan masa henti sistem. Setiap voltan rentetan boleh ditetapkan daripada 32 hingga 40 sel.

9. Arus pengecasan boleh laras

Menyediakan arus pengecasan maksimum 6A/8A/20A untuk setiap modul kuasa, dan boleh dilaraskan mengikut keperluan.

10. Skrin sentuh LCD

Reka bentuk skrin sentuh LCD menampilkan antara muka yang mesra pengguna dan intuitif, membolehkan pengguna memantau sistem kuasa dan mengkonfigurasi tetapan hanya dengan menyentuh skrin. 7.

11. Penjana serasi

Kesinambungan kuasa boleh dicapai melalui penjana semasa bekalan elektrik terputus. Apabila UPS menggunakan kuasa penjana, UPS boleh menstabilkan voltan penjana yang tidak stabil dan memberikan kuasa yang boleh dipercayai.

12. Suis pintasan penyelenggaraan

Operator boleh menggunakan suis untuk memindahkan dengan lancar ke kuasa utiliti dalam mod pintasan untuk melaksanakan penyelenggaraan yang cepat dan selamat tanpa mematikan sistem kuasa dan peralatan yang disambungkan.

13. Keupayaan pengurusan jauh

Fungsi pengurusan jauh boleh memantau dan mengawal peranti melalui kad pengurusan jauh (kad SNMP, dll.). Pengguna juga boleh melakukan tugas pentadbiran seperti penutupan berjadual dan but semula.

Antara muka komunikasi berbilang, RS485, USB, SNMP, komunikasi kad geganti, untuk pengurusan rangkaian dan pemantauan jauh

Siri CPY Modulalr UPS sorotan sekilas pandang

DPA dengan Modul Pertukaran Selamat (SSM)

Untuk ketersediaan perlindungan kuasa premium

Jumlah Kos Pemilikan (TCO) yang rendah

Penjimatan kos sepanjang keseluruhan kitaran hayat

Fleksibiliti/Skalabiliti

Kemudahan naik taraf kuasa, bayar semasa anda berkembang

Kebolehkhidmatan yang Dipertingkatkan

Pemulihan kerosakan yang cepat

Pengecaman kesalahan serta-merta

Modular up Sambungan Kabinet Bateri Luaran

Ia biasanya disyorkan untuk sistem Multi-Modul berlebihan untuk menyediakan setiap UPS-Modul dengan bateri berasingannya sendiri.

Untuk memastikan perlindungan kakitangan semasa pemasangan UPS pastikan bahawa sambungan dilakukan di bawah syarat berikut:

Tiada voltan sesalur hadir dalam UPS

Semua beban terputus

UPS dan bateri luaran adalah bebas voltan

Untuk mengesahkan penutupan lengkap siri CPSY CPY modular, lakukan langkah berikut:

1) Pastikan fius yang menyuap UPS di Papan Agihan input semuanya terbuka dan tiada kuasa disalurkan ke UPS.

2) Pastikan "MAINTENANCE BYPASS" dibuka (kedudukan "OFF")

3) Pastikan bateri bercantum dalam kabinet bateri luaran dan pada UPS terbuka.

4) Sambungkan Earth (PE) antara UPS dan kabinet bateri luaran.

5) Sambungkan +/- , N, terminal yang sepadan antara UPS dan kabinet bateri luaran mengikut lukisan.

Program penyelenggaraan pencegahan

a) Pembersihan, pemeriksaan visual dan pemeriksaan mekanikal Modul UPS.

b) Penggantian bahagian yang rosak atau penggantian pencegahan bahagian dengan jangka hayat yang ditetapkan.

c) "Mengemaskini" peralatan (penambahbaikan teknikal selepas penghantaran).

d) Semak penentukuran voltan DC dan Inverter Output Voltan dan Frekuensi.

e) Semak tetapan peraturan elektronik, kawalan dan litar penggera bagi Rectifier dan Inverter.

f) Pemeriksaan fungsi pada Thyristor, Diod, Transformer, Komponen Penapis, cth. untuk memastikan bahawa ia beroperasi dalam parameter reka bentuk yang ditentukan.

g) Ujian prestasi keseluruhan termasuk simulasi Kegagalan Utiliti dengan dan tanpa Beban.

h) Memantau operasi Bateri dalam mod nyahcas dan mengecas semula termasuk sebarang tugas cas rangsangan.

Untuk penyelenggaraan bateri

Kami mengesyorkan bahawa ujian ini dilakukan sekurang-kurangnya setiap 3 bulan, terutamanya jika Bateri tidak cukup dicas semasa operasi biasa.

Masa nyahcas yang anda gunakan hendaklah sekurang-kurangnya separuh daripada masa jalan Bateri.

Sila pertimbangkan bahawa, jika anda melakukan Ujian Bateri penuh untuk mengesahkan masa jalan penuh Bateri, pengecas memerlukan sekurang-kurangnya 8 jam untuk mengecas semula Bateri sehingga 90% daripada kapasitinya.

apabila tempoh penutupan lama sistem UPS, untuk menjamin bahawa Bateri dicas sepenuhnya, sistem UPS hendaklah beroperasi sekurang-kurangnya 12 jam setiap 3 bulan. Jika tidak, Bateri mungkin kekal
