Mengapa Memilih Pengagihan Kuasa Ketepatan untuk Pusat Data?

Pusat data boleh mempunyai UPS yang sihat, PDU rak yang baik dan tiada penggera aktif—kemudian temui litar cawangan yang dimuatkan dengan berat semasa pembesaran, perjalanan pemutus selepas perubahan penyelenggaraan atau masalah penggunaan tenaga yang tiada siapa boleh berikan kepada kabinet. Titik lemah selalunya bukan penjanaan atau kuasa sandaran. Ia adalah lapisan pengedaran antara sumber dan rak IT.

Jawapan ringkas: pilihPengagihan Kuasa Ketepatanapabila anda perlu melihat, menghidupkan penggera dan mengurus kuasa pada tahap kabinet dan litar cawangan daripada menganggap pengedaran sebagai panel elektrik pasif. Keterlihatan itu membantu pengendali mencari ketidakseimbangan beban lebih awal, merancang kapasiti yang tersedia dengan bukti yang lebih baik, dan mengasingkan kerosakan tanpa meneka litar hiliran mana yang terjejas.

Pilih pengedaran ketepatan apabila kabinet—bukan sahaja rak—mesti mendedahkan risiko beban dan penggunaan tenaga

Kabinet pengedaran konvensional menyalurkan tenaga elektrik. Kabinet pengagihan kuasa pintar juga melaporkan apa yang berlaku padanya. Perbezaan itu penting apabila bilik pelayan mempunyai litar, kabinet, penyewa atau beban kerja yang mencukupi yang hamparan dan bacaan meter sekali-sekala tidak lagi menceritakan kisah penuh.

Kabinet pengedaran ketepatan meletakkan pemantauan pada titik di mana sumber dibahagikan kepada litar keluar. Keadaan semasa, voltan, kuasa, tenaga, keadaan pemutus dan penggera boleh dikumpulkan di kabinet dan, jika dikonfigurasikan, mengikut cawangan. Daripada belajar tentang litar terlampau beban selepas pemutus dibuka, pasukan anda boleh menetapkan ambang operasi dan menyiasat beban yang semakin meningkat sebelum ia menjadi gangguan.

Manfaatnya bukan sekadar lebih banyak data. Ia adalah akauntabiliti yang boleh digunakan. Pemantauan tenaga peringkat kabinet boleh membantu membezakan kabinet yang dimuatkan daripada kabinet yang hanya kelihatan dimuatkan kerana bacaan aras bilik yang luas. Maklumat peringkat cawangan juga menjadikan perbincangan kapasiti lebih berdisiplin: operasi boleh menyemak tingkah laku litar sebenar sebelum meluluskan rak baharu, dan bukannya bergantung pada andaian papan nama.

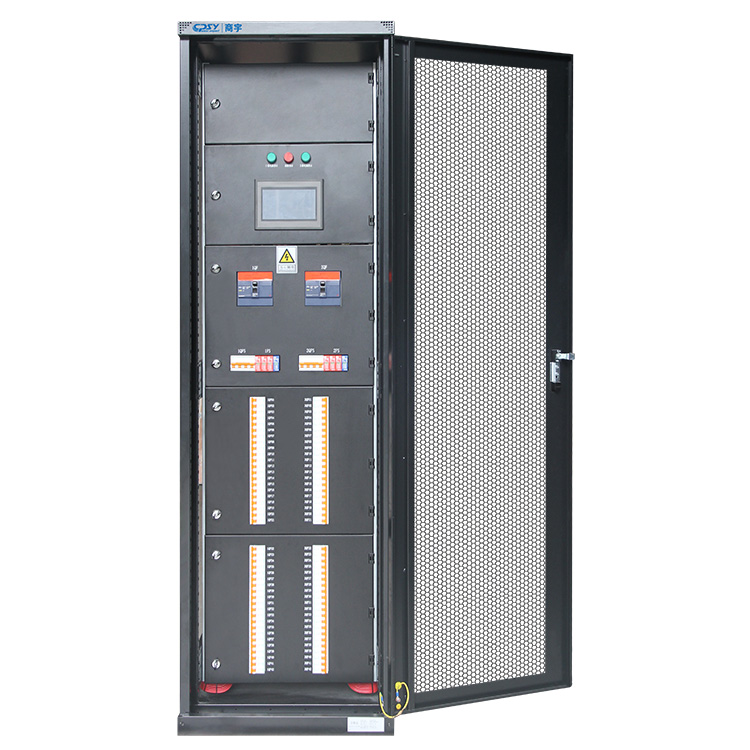

CPSY meletakkannyakabinet pengagihan kuasa ketepatansebagai peralatan pengedaran terminal untuk pusat data dan bilik komputer. Konfigurasi yang dinyatakan termasuk litar cawangan boleh dikonfigurasikan, pemantauan cawangan, penggera, HMI skrin sentuh 7 inci dan komunikasi Modbus. Fungsi tersebut hanya berguna jika ia ditugaskan dengan betul dan disemak oleh seseorang. Skrin sentuh tidak menggantikan pemilikan penggera, ukuran garis dasar atau proses kawalan perubahan.

Cara pemantauan cawangan pintar menyokong operasi kuasa yang lebih pantas dan bermaklumat

Pemantauan cawangan berfungsi kerana ia menyempitkan kawasan carian. Meter peringkat sumber boleh mengesahkan bahawa output atau kabinet UPS membawa lebih banyak beban daripada yang dijangkakan. Ia tidak semestinya menunjukkan litar keluar yang berubah, sama ada satu fasa membawa arus yang tidak seimbang, atau sama ada cawangan tertentu menghampiri had operasinya. Data setiap cawangan memberikan operator tempat yang praktikal untuk bermula.

Itu penting semasa tiga acara biasa. Pertama, permintaan kapasiti: pasukan kemudahan boleh menyemak kabinet yang dimaksudkan dan litarnya yang tersedia sebelum meluluskan peralatan. Kedua, penggera pemutus: kakitangan boleh mengenal pasti cawangan yang terjejas dan beban yang ditetapkan tanpa membuka kabinet langsung semata-mata untuk menyiasat. Ketiga, semakan kecekapan: data tenaga boleh dibandingkan merentas kabinet, zon atau peruntukan pelanggan di mana pelan pemeteran menyokongnya.

Komunikasi jauh adalah sebahagian daripada nilai operasi. Modbus boleh membawa maklumat kabinet terpilih ke sistem pengurusan bangunan, platform DCIM atau sistem pemantauan tapak, dengan syarat penyepadu memetakan daftar, menamakan mata secara konsisten dan menguji kelakuan penggera. Kabinet HMI berharga pada peralatan, tetapi ia tidak mencukupi untuk kemudahan pemadaman lampu. Sebaliknya, pemantauan pusat bukanlah alasan untuk meninggalkan petunjuk tempatan; juruteknik yang bekerja di hadapan kabinet memerlukan status yang jelas semasa penyelenggaraan.

Ada hadnya. Pemantauan elektrik melaporkan keadaan elektrik, bukan kesihatan aplikasi pelayan. Ia juga tidak boleh mengimbangi label litar yang salah, pergerakan tidak berdokumen atau topologi hiliran yang direka bentuk dengan buruk. Data yang baik menjadi mengelirukan dengan cepat jika jadual yang dibina adalah salah.

Di mana pengagihan kuasa ketepatan memberikan nilai operasi yang paling besar

Pulangan adalah paling kukuh apabila kuasa sering berubah, masa henti membawa kos sebenar, atau pasukan mesti mempertahankan keputusan kapasiti kepada lebih daripada satu pemegang kepentingan. Bilik-bilik komputer kewangan, telekomunikasi, perusahaan dan kerajaan semuanya sesuai dengan corak itu, itulah sebabnya ia adalah aplikasi biasa untuk kelas peralatan ini.

Pertumbuhan AI dan beban IT berketumpatan tinggi menjadikan keterlihatan peringkat cawangan sebagai keperluan perancangan

AI dan penggunaan berat pengiraan lain boleh menukar profil beban bilik dengan lebih pantas daripada IT perusahaan tradisional. Rak berketumpatan tinggi baharu mungkin tiba dalam kelompok, dan kekangan praktikal selalunya adalah laluan pengedaran tertentu, bukan jumlah perkhidmatan utiliti. Bacaan kabinet dan cawangan membantu mendedahkan di mana kuasa sudah tertumpu dan di mana peralatan baharu akan menimbulkan beban yang tidak sekata.

Ini bukan hujah bahawa setiap bilik memerlukan seni bina yang sama. Sesetengah kemudahan memerlukan perubahan huluan, lebih banyak kabinet atau susun atur rak yang disemak sebelum beban tambahan boleh diterima. Pemantauan ketepatan menjadikan keputusan itu kelihatan lebih awal. Ia tidak mewujudkan kapasiti yang tidak pernah disediakan oleh reka bentuk elektrik.

Bilik pelayan yang disokong UPS memerlukan lapisan pengedaran yang jelas dan boleh dipantau antara sumber dan rak

UPS melindungi laluan sumber kritikal, tetapi pengendali masih perlu memahami bagaimana output yang dilindungi itu dibahagikan. Kabinet boleh dipantau antara UPS dan lapisan rak membantu menyambungkan kapasiti sumber kepada penggunaan hiliran sebenar. Semasa pelan pintasan penyelenggaraan atau semakan gangguan, perhubungan itu jauh lebih mudah untuk didokumenkan apabila litar, muatan kabinet dan penggera kelihatan dalam satu lapisan pengedaran.

CPSY menyenaraikan pilihan kapasiti 20–300 kVA untuk kategori kabinet pengedaran ketepatannya, bersama dengan berbilang pilihan voltan terkadar dan arus masukan. Anda harus menganggap julat tersebut sebagai titik permulaan, bukan pintasan pilihan. Sistem huluan yang diperlukan, arus kerosakan yang tersedia, pelan beban hiliran, dan keperluan elektrik tempatan menentukan konfigurasi yang sesuai.

Kabinet pengagihan kuasa ketepatan lwn. rak PDU lwn. papan panel konvensional

Produk ini sering dianggap sebagai pengganti. Mereka tidak. Setiap satu menyediakan titik yang berbeza dalam rantaian kuasa, dan pusat data yang direka bentuk dengan baik boleh menggunakan ketiga-tiganya.

Perkara yang boleh dipantau oleh PDU rak—dan perkara yang tidak boleh digantikannya di peringkat kabinet

PDU rak terletak berdekatan dengan peralatan IT dan mungkin menyediakan pemeteran dan pensuisan rak, alur keluar atau kumpulan alur keluar, bergantung pada reka bentuknya. Itu berharga untuk mengenal pasti penggunaan peringkat peranti dan bekas kawalan. Ia tidak boleh menggantikan pandangan paras kabinet bagi keadaan suapan keluar dan litar cawangan merentas berbilang rak. Ia juga tidak menyediakan fungsi pengedaran, susunan pemutus atau antara muka fizikal yang sama kepada sumber huluan.

Jika soalannya ialah "Pelayan manakah yang menggunakan kuasa?" PDU rak mungkin instrumen yang lebih baik. Jika soalannya ialah "Cawangan kabinet manakah yang menghampiri hadnya, dan kumpulan rak manakah yang berada di hilir?" kabinet pengedaran ketepatan adalah lapisan yang lebih relevan.

Apabila papan panel konvensional menyediakan pengedaran tetapi keterlihatan operasi tidak mencukupi

Papan panel konvensional boleh menjadi pilihan yang wajar untuk ruang yang stabil dan lebih kompleks di mana pengedaran elektrik tempatan adalah keperluan utama dan pemantauan tidak diperlukan secara operasi. Ia menjadi lebih sukar untuk bertahan dalam bilik kritikal apabila pengendali memerlukan penggera cawangan, pelaporan tenaga, status jauh atau antara muka terkawal untuk pengurusan kapasiti.

Pertukaran kos adalah nyata. Kabinet pintar menambah meter, perkakasan komunikasi, kerja konfigurasi dan keperluan pentauliahan. Membeli ciri tersebut untuk bilik statik kecil yang tidak akan dipantau adalah membazir. Membeli panel asas untuk persekitaran kritikal yang berubah boleh menjadi lebih mahal kemudian, terutamanya jika pengubahsuaian memerlukan masa henti atau kabinet gantian.

Padankan seni bina bar bas, litar keluar, antara muka pemantauan dan keadaan pemasangan dengan projek

Mulakan dengan gambar rajah satu baris, bukan brosur kabinet. Sahkan susunan sumber, voltan, kaedah pembumian, keperluan tugas kerosakan dan kritikal yang dimaksudkan untuk beban hiliran. Dalam projek A.S., pengedaran 208V adalah perkara biasa dalam kebanyakan persekitaran IT, tetapi anda mesti memadankan seni bina tapak dan input peralatan sebenar daripada memilih mengikut tabiat pasaran.

Seni bina Busbar mengubah perbincangan ketahanan dan penyelenggaraan. CPSY menawarkan pilihan bar bas tunggal atau dua dalam kategori produk ini. Susunan bar dua bas mungkin menyokong reka bentuk yang memerlukan laluan bekalan yang berasingan, tetapi ia tidak berlebihan secara automatik. Lebihan sebenar bergantung pada keseluruhan sistem: sumber huluan bebas jika diperlukan, strategi pemindahan, peralatan hiliran dengan susunan dwi-kord yang sesuai dan tugasan litar berdisiplin.

Tentukan litar keluar dari rak dan pelan beban. Tanya litar mana yang diperlukan sekarang, kedudukan mana yang dikhaskan, cara pemutus dikenal pasti, dan butiran pemantauan yang diperlukan. Elakkan mengisi setiap cara yang ada pada hari pertama hanya kerana kabinet mempunyai ruang. Kapasiti ganti fizikal, kapasiti ganti elektrik dan kapasiti ganti yang dipantau bukanlah perkara yang sama.

Integrasi patut mendapat perhatian yang sama. Tentukan nilai yang mesti mencapai platform pemantauan, siapa yang memiliki ambang penggera, perkara yang berlaku pada kehilangan komunikasi dan cara label akan sepadan dengan nama titik DCIM atau BMS. Semak dimensi kepungan, kelegaan akses, arah kemasukan kabel, keadaan haba dan akses perkhidmatan sebelum kabinet sampai ke tapak. Kabinet yang berkemampuan masih boleh menjadi pemasangan yang buruk jika kawasan penamat belakang disekat oleh dinding atau dulang kabel.

Untuk projek yang memerlukan pengedaran dan pemantauan yang boleh dikonfigurasikan, semak semula yang tersediapilihan kabinet pengagihan kuasa pusat datadengan jurutera elektrik dan pasukan pentauliahan—bukan sahaja pasukan perolehan.

Senarai semak kabinet pengedaran pusat data: soalan elektrik, penyepaduan, kepungan dan pematuhan untuk disahkan

• Elektrik:Adakah kabinet sepadan dengan voltan tapak, kapasiti sumber, pendekatan pembumian, keperluan tugas kerosakan dan kiraan litar keluar yang dirancang? Adakah penilaian pemutus dan tugasan litar didokumenkan?
• Seni bina:Adakah bar bas tunggal atau dua sesuai untuk gambar rajah satu baris yang sebenar? Jika daya tahan dituntut, adakah keseluruhan laluan hulu ke rak telah dikaji dan bukannya kabinet sahaja?
• Pemantauan:Ukuran kabinet dan cawangan manakah yang diperlukan? Adakah penggera, rekod acara, akses HMI tempatan dan titik Modbus ditakrifkan sebelum pentauliahan?
• Integrasi:Adakah platform pemantauan BMS, DCIM atau tapak akan menerima mata yang dinamakan berguna—bukan sekadar sambungan komunikasi generik? Siapa yang menguji penggera kehilangan komunikasi?
• Pemasangan:Adakah dimensi, berat, beban lantai, akses hadapan dan belakang, kemasukan kabel, keadaan ambien dan kelegaan penyelenggaraan disahkan terhadap susun atur bilik?
• Pematuhan:Penyenaraian, pensijilan dan kelulusan kod tempatan yang manakah diperlukan oleh pihak berkuasa yang mempunyai bidang kuasa dan spesifikasi projek? Jangan anggap pensijilan yang dinyatakan merentas julat pengeluar terpakai pada setiap kabinet yang dikonfigurasikan. Sahkan dokumen untuk unit yang tepat.
• Sokongan dan rekod:Adakah anda akan menerima gambar rajah satu baris, jadual litar, rekod tetapan, peta komunikasi dan label terbina? Dokumen tersebut menentukan sama ada pengagihan kuasa ketepatan kekal berguna selepas pasukan pentauliahan pergi.

A kabinet pengagihan kuasa yang dipantau cawanganmendapat tempat apabila pasukan akan menggunakan jawapan tersebut untuk menjalankan kemudahan dengan lebih sedikit andaian.
